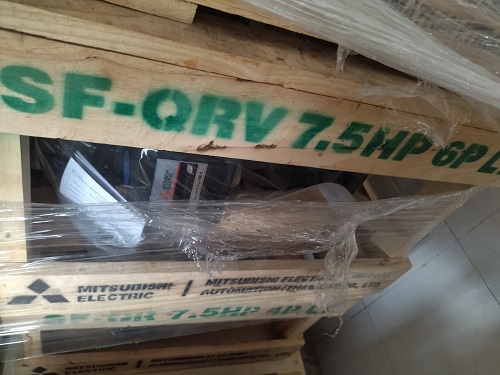

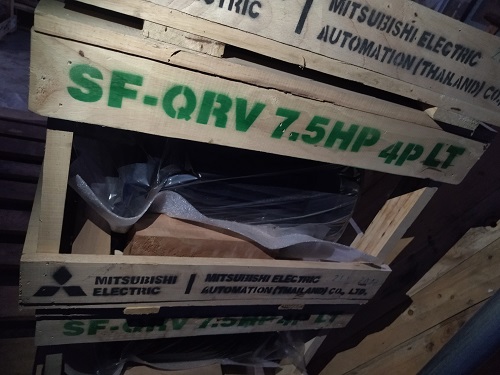

三菱SF-QRV 5.5KW/220V.380V/6P
SF-QRV系列0.2kW-7.5kW
| 功率 | 极数 | 机座号 | 法兰规格 | 额定转速（约） | 效率等级 | 防护等级 |
|---|---|---|---|---|---|---|
| 0.2kW（1/4HP） | 2P | 63M | FF130 | 2850 rpm | IE1 | IP55 |
| 0.2kW（1/4HP） | 4P | 63M | FF130 | 1430 rpm | IE1 | IP55 |
| 0.2kW（1/4HP） | 6P | 71M | FF130 | 950 rpm | IE1 | IP55 |
| 0.4kW（1/2HP） | 2P | 71M | FF130 | 2830 rpm | IE1 | IP55 |
| 0.4kW（1/2HP） | 4P | 71M | FF130 | 1400 rpm | IE1 | IP55 |
| 0.4kW（1/2HP） | 6P | 80M | FF165 | 950 rpm | IE1 | IP55 |
| 0.75kW（1HP） | 2P | 80M | FF165 | 2830 rpm | IE1 | IP55 |
| 0.75kW（1HP） | 4P | 80M | FF165 | 1420 rpm | IE1 | IP55 |
| 0.75kW（1HP） | 6P | 90L | FF165 | 950 rpm | IE1 | IP55 |
| 1.5kW（2HP） | 2P | 90L | FF165 | 2850 rpm | IE1 | IP55 |
| 1.5kW（2HP） | 4P | 90L | FF165 | 1430 rpm | IE1 | IP55 |
| 1.5kW（2HP） | 6P | 100L | FF215 | 950 rpm | IE1 | IP55 |
| 2.2kW（3HP） | 2P | 90L | FF165 | 2850 rpm | IE1 | IP55 |
| 2.2kW（3HP） | 4P | 100L | FF215 | 1430 rpm | IE1 | IP55 |
| 2.2kW（3HP） | 6P | 112M | FF215 | 950 rpm | IE1 | IP55 |
| 3.7kW（5HP） | 2P | 112M | FF215 | 2850 rpm | IE1 | IP55 |
| 3.7kW（5HP） | 4P | 112M | FF215 | 1430 rpm | IE1 | IP55 |
| 3.7kW（5HP） | 6P | 132S | FF265 | 950 rpm | IE1 | IP55 |
| 5.5kW（7.5HP） | 2P | 132S | FF265 | 2850 rpm | IE1 | IP55 |
| 5.5kW（7.5HP） | 4P | 132S | FF265 | 1430 rpm | IE1 | IP55 |
| 5.5kW（7.5HP） | 6P | 132M | FF265 | 950 rpm | IE1 | IP55 |
| 7.5kW（10HP） | 2P | 132S | FF265 | 2890 rpm | IE1 | IP55 |
| 7.5kW（10HP） | 4P | 132M | FF265 | 1450 rpm | IE1 | IP55 |
| 7.5kW（10HP） | 6P | — | — | — | — | — |
说明：7.5kW/6极型号在SF-QRV系列中未列出，6极最大覆盖至5.5kW。若需7.5kW及以上6极立式电机，可考虑同架构的SF-QV系列。各功率段额定转速因电压版本（220V/380V/415V）略有差异，表中数据为380V/50Hz典型值。
| 参数项 | 规格 |
|---|---|
| 功率范围 | 0.2kW（1/4HP）~ 7.5kW（10HP） |
| 极数 | 2P / 4P / 6P |
| 安装方式 | 立式法兰安装（B5），无底脚 |
| 防护等级 | IP55（全封闭风扇冷却） |
| 冷却方式 | IC411（自扇冷却） |
| 绝缘等级 | F级（155℃） |
| 工作制 | S1（连续运行） |
| 效率等级 | IE1（符合IEC 60034-30-1） |
| 电压/频率 | LT版：220/380V~415V 50Hz；HT版：380~415V 50Hz（5HP及以上可选） |
| 接线方式 | 6引线，支持星形/三角形切换 |
| 轴承配置 | 深沟球轴承（如6201ZZ/6204ZZ/6205ZZ，视机座号而定） |
| 旋转方向 | 从轴伸端观察为逆时针（CCW），调换两相接线可换向 |
| 适用海拔 | ≤1000m |
| 环境温度 | -20℃ ~ +40℃ |
| 环境湿度 |
≤95%RH |
SF-QRV系列在0.2kW-7.5kW
| 功率 | 极数 | 机座号 | 法兰规格 | 额定转速（约） | 效率等级 | 防护等级 |
|---|---|---|---|---|---|---|
| 0.2kW（1/4HP） | 2P | 63M | FF130 | 2850 rpm | IE1 | IP55 |
| 0.2kW（1/4HP） | 4P | 63M | FF130 | 1430 rpm | IE1 | IP55 |
| 0.2kW（1/4HP） | 6P | 71M | FF130 | 950 rpm | IE1 | IP55 |
| 0.4kW（1/2HP） | 2P | 71M | FF130 | 2830 rpm | IE1 | IP55 |
| 0.4kW（1/2HP） | 4P | 71M | FF130 | 1400 rpm | IE1 | IP55 |
| 0.4kW（1/2HP） | 6P | 80M | FF165 | 950 rpm | IE1 | IP55 |
| 0.75kW（1HP） | 2P | 80M | FF165 | 2830 rpm | IE1 | IP55 |
| 0.75kW（1HP） | 4P | 80M | FF165 | 1420 rpm | IE1 | IP55 |
| 0.75kW（1HP） | 6P | 90L | FF165 | 950 rpm | IE1 | IP55 |
| 1.5kW（2HP） | 2P | 90L | FF165 | 2850 rpm | IE1 | IP55 |
| 1.5kW（2HP） | 4P | 90L | FF165 | 1430 rpm | IE1 | IP55 |
| 1.5kW（2HP） | 6P | 100L | FF215 | 950 rpm | IE1 | IP55 |
| 2.2kW（3HP） | 2P | 90L | FF165 | 2850 rpm | IE1 | IP55 |
| 2.2kW（3HP） | 4P | 100L | FF215 | 1430 rpm | IE1 | IP55 |
| 2.2kW（3HP） | 6P | 112M | FF215 | 950 rpm | IE1 | IP55 |
| 3.7kW（5HP） | 2P | 112M | FF215 | 2850 rpm | IE1 | IP55 |
| 3.7kW（5HP） | 4P | 112M | FF215 | 1430 rpm | IE1 | IP55 |
| 3.7kW（5HP） | 6P | 132S | FF265 | 950 rpm | IE1 | IP55 |
| 5.5kW（7.5HP） | 2P | 132S | FF265 | 2850 rpm | IE1 | IP55 |
| 5.5kW（7.5HP） | 4P | 132S | FF265 | 1430 rpm | IE1 | IP55 |
| 5.5kW（7.5HP） | 6P | 132M | FF265 | 950 rpm | IE1 | IP55 |
| 7.5kW（10HP） | 2P | 132S | FF265 | 2890 rpm | IE1 | IP55 |
| 7.5kW（10HP） | 4P | 132M | FF265 | 1450 rpm | IE1 | IP55 |
| 7.5kW（10HP） | 6P | — | — | — | — | — |
说明：7.5kW/6极型号在SF-QRV系列中未列出，6极最大覆盖至5.5kW。若需7.5kW及以上6极立式电机，可考虑同架构的SF-QV系列。各功率段额定转速因电压版本（220V/380V/415V）略有差异，表中数据为380V/50Hz典型值。
| 参数项 | 规格 |
|---|---|
| 功率范围 | 0.2kW（1/4HP）~ 7.5kW（10HP） |
| 极数 | 2P / 4P / 6P |
| 安装方式 | 立式法兰安装（B5），无底脚 |
| 防护等级 | IP55（全封闭风扇冷却） |
| 冷却方式 | IC411（自扇冷却） |
| 绝缘等级 | F级（155℃） |
| 工作制 | S1（连续运行） |
| 效率等级 | IE1（符合IEC 60034-30-1） |
| 电压/频率 | LT版：220/380V~415V 50Hz；HT版：380~415V 50Hz（5HP及以上可选） |
| 接线方式 | 6引线，支持星形/三角形切换 |
| 轴承配置 | 深沟球轴承（如6201ZZ/6204ZZ/6205ZZ，视机座号而定） |
| 旋转方向 | 从轴伸端观察为逆时针（CCW），调换两相接线可换向 |
| 适用海拔 | ≤1000m |
| 环境温度 | -20℃ ~ +40℃ |
| 环境湿度 |
≤95%RH |
