三菱SF-Q 15KW/220V.380V/2P
SF-QR 系列（Superline Q Series）是三菱电机推出的标准能效型全封闭外扇冷却三相异步电动机，功率覆盖 1/4HP（0.2kW）至 10HP（7.5kW） ，支持 2P / 4P / 6P 极数，IP55 防护等级。
| 极数 | 功率范围 | 同步转速 | 典型应用 |
|---|---|---|---|
| 2P | 0.2kW～7.5kW | 约 2850～2920 r/min | 风机、水泵、高速输送 |
| 4P | 0.2kW～7.5kW | 约 1450 r/min | 输送带、压缩机、通用机械 |
| 6P | 0.2kW～5.5kW | 约 950～1150 r/min | 搅拌、低速传动、起重 |
| 型号 | 功率 | 框架号 | 防护等级 |
|---|---|---|---|
| SF-QR 1/4HP (0.2kW) 4P | 0.2kW | 63M | IP55 |
| SF-QR 1/2HP (0.4kW) 4P | 0.4kW | 71M | IP55 |
| SF-QR 1HP (0.75kW) 4P | 0.75kW | 80M | IP55 |
| SF-QR 2HP (1.5kW) 4P | 1.5kW | 90L | IP55 |
| SF-QR 3HP (2.2kW) 4P | 2.2kW | 90L / 100L | IP55 |
| SF-QR 5HP (3.7kW) 4P | 3.7kW | 112M | IP55 |

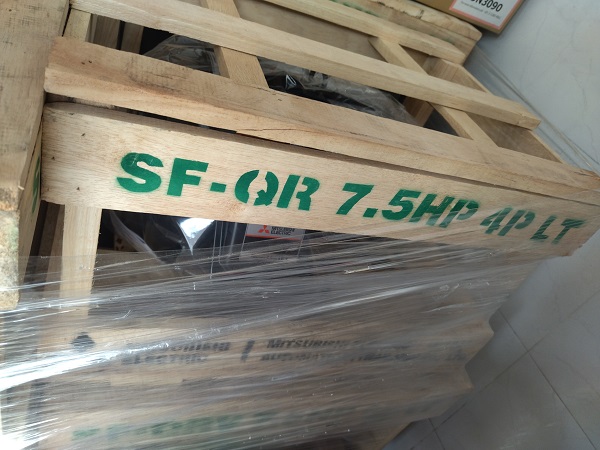

| SF-QR 7.5HP (5.5kW) 4P | 5.5kW | 132S | IP55 |
| SF-QR 10HP (7.5kW) 4P | 7.5kW | 132M | IP55 |
SF-QRV：法兰安装型（垂直/水平法兰可选）-
SF-QRB：带制动器型-
SF-QRFB：法兰+制动器型
注：SF-QR 系列与旧款 SF-JR 系列完全兼容，按 IEC 标准安装，可直接替换。
① IE1 能效等级认证
铁芯采用优化电气设计和低损耗材料，保证三相电机达到 IE1 效率等级，符合 IEC 60034-30-1 标准。
② IP55 防护等级
IP55 可抵御粉尘和喷水侵入，满足恶劣工业环境下的可靠运行-。轴端 V 环设计有效防止水滴浸入电机内部。
③ 全封闭外扇冷却结构
采用 TEFC（全封闭风扇冷却）结构，冷却风扇位于电机尾部，配合机壳散热鳍片，有效降低内部温升，延长使用寿命-。
④ 体积小、重量轻
小容量机型采用钢板框架和铝制支架，在保证强度的同时实现轻量化设计。
⑤ B级/F级绝缘系统
具备优异的耐热、耐湿和耐化学性能，运行稳定可靠
