GM	三菱齿轮减速电机	Mitsubishi Geared Motor的统一标识
S	S系列（平行轴）	小型·轻量化设计，适配均一负荷工况，功率覆盖0.1-2.2kW
B	带电磁刹车	无励磁制动器——断电瞬间锁止，用于定位/防下滑
0.2KW	额定输出功率	200W，匹配小功率驱动场景
200V/50HZ	电源规格	三相200V，50Hz标准电源
1:10	减速比	输入转速与输出转速之比为10:1

输出性能估算：50Hz下标准感应电机同步转速约为1500r/min，配合减速比1:10后，输出转速约150r/min，输出扭矩约12.7N·m（理论值，具体以官方样本为准）。该型号采用平行轴斜齿轮传动，通过RGC精密加工和二级齿轮研磨工艺实现低噪音运行。

选型提示：S系列设计安全系数SF≈1.0，适用于均一负荷工况。如工况存在中等冲击负载，建议升级至D系列（SF=1.4）。

二、全系型号体系解析

三菱GM系列平行轴减速电机按照功率等级和负载特性形成完整的产品矩阵。

（一）平行轴系列总览

系列	功率范围	设计安全系数	关键特性	典型应用
GM-S / GM-SP	0.1-2.2kW	SF=1.0	小型轻量，铝框机身，均一负荷	小型输送、包装、自动化装置
GM-D / GM-DP	0.4-7.5kW	SF=1.4	中负荷，支持频繁启停	物流输送、仓储设备-
GM-LJP	大功率	SF=1.4	IE3高效，大型平行轴	重工业产线

（二）GM-S系列详解（本品所属系列）

定位：小型·轻量化平行轴齿轮电机，铝制框架结构实现紧凑设计，适配均一负荷工况。

功率梯队：

功率	系列归属	能效
0.1kW	GM-S系列	标准
0.2kW	GM-S系列	标准（本品）
0.4kW	GM-S系列	标准
0.75kW - 2.2kW	GM-SP系列	IE3高效

子型号后缀体系：

型号组合	安装方式	刹车	变频适配	适用场景
GM-S	脚座安装（默认）	无	标准型	定速运行，无刹车需求
GM-SB	脚座安装	✅ 有	标准型	本品：脚座安装+断电制动
GM-SZ	脚座安装	无	✅ V/F定扭矩	配合三菱变频器宽调速
GM-SZB	脚座安装	✅ 有	✅ V/F定扭矩	变频调速+刹车定位
GM-SF	法兰安装	无	标准型	法兰面安装，无刹车
GM-SFB	法兰安装	✅ 有	标准型	法兰面安装+断电制动
GM-SZF	法兰安装	无	✅ V/F定扭矩	法兰安装+变频调速
GM-SZFB	法兰安装	✅ 有	✅ V/F定扭矩	紧凑安装+变频+刹车
GM-SW	-	-	-	IP65防尘防水型
GM-SSB	-	✅ 有	-	带刹车单相电机

（三）GM-D系列详解（中负荷升级）

当S系列的安全系数不足以应对冲击负载时，GM-D系列是主流升级方向。

核心差异：

对比项	GM-S系列	GM-D系列
安全系数（SF）	1.0	1.4-
适用工况	均一负荷	中等冲击负荷
功率范围	0.1-2.2kW	0.4-7.5kW
能效版本	GM-SP（0.75kW起IE3）	GM-DP（0.75kW起IE3）

GM-D系列子型号体系：

型号	安装方式	刹车	特殊说明
GM-D	脚座安装	无	标准地脚安装型
GM-DB	脚座安装	✅ 有	标准带刹车型
GM-DF	法兰安装	无	法兰安装型
GM-DFB	法兰安装	✅ 有	法兰安装+刹车
GM-DA	-	-	安全增防爆型
GM-DBX	-	✅ 有	耐压防爆+刹车
GM-DZ	-	-	变频定扭矩型
GM-DW	-	-	IP65防尘防水型
GM-DD	-	-	高频度重负荷专用
GM-DH	-	-	高性能节能型

减速比覆盖范围（GM-D系列）：

功率	减速比范围
0.4kW	1/3 ～ 1/1200
0.75kW	1/3 ～ 1/1200
1.5kW	1/3 ～ 1/450
2.2kW	1/3 ～ 1/200
3.7kW	1/3 ～ 1/100
5.5kW	1/3 ～ 1/50
7.5kW	1/3 ～ 1/30

（四）直交轴系列简介

适用于安装空间受限或需要90°转向传动的场合。

系列	功率范围	特征	减速比范围
GM-SSY	0.1-0.4kW	直交中空轴，Super Helicross齿轮，轻载	可参考
GM-SHY	0.1-2.2kW	直交中空/中实轴，中负荷	可参考
GM-DY	3.7-11kW	直交轴，中大型主力，中空/中实双选项	1/10-1/100

GM-DY系列在物流输送、环保设备、起重机械等场景应用广泛。

三、子型号后缀速查总表

掌握后缀规则即可快速识别任何型号的功能配置：

后缀	含义	说明
B	带电磁刹车	断电弹簧抱死制动，用于定位/安全保持
F	法兰安装	输出法兰盘固定，替代地脚安装
Z	变频定扭矩	V/F控制，配合三菱变频器宽调速
W	防尘防水	IP65防护等级（户外/潮湿环境）
A	安全增防爆	防爆型（非点燃源）
X	耐压防爆	防爆型（可承受内部爆炸）
D	高频度重负荷	频繁启停/重载工况专用
H	高性能节能	高效电机版本
P	高效电机	符合IE3国际能效标准（0.75kW以上）
Y	直交轴	90°输出方向

四、选型决策指南

按工况选择系列

均一负荷，无冲击 → GM-S系列（0.1-2.2kW）
中等冲击负荷      → GM-D系列（0.4-7.5kW）
重负荷/频繁启停   → GM-DD系列（特殊子型号）[citation:10]
大型重工业       → GM-LJP系列

按安装方式选择

设备面板安装 → 法兰型（-F/-FB/-ZFB）
空间受限/90°转向 → 直交轴系列（-SY/-DY）

按功能需求选择

需要变频调速   → 选带Z后缀（-SZ/-DZ）
变频+刹车     → 选-ZB后缀（-SZB/-DZB）
户外/潮湿环境 → 选-W后缀（防尘防水）

按能效要求选择

普通能效要求 → GM-S / GM-D 标准系列

需IE3能效认证 → GM-SP / GM-DP 系列（0.75kW以上）[citation:2][citation:9]

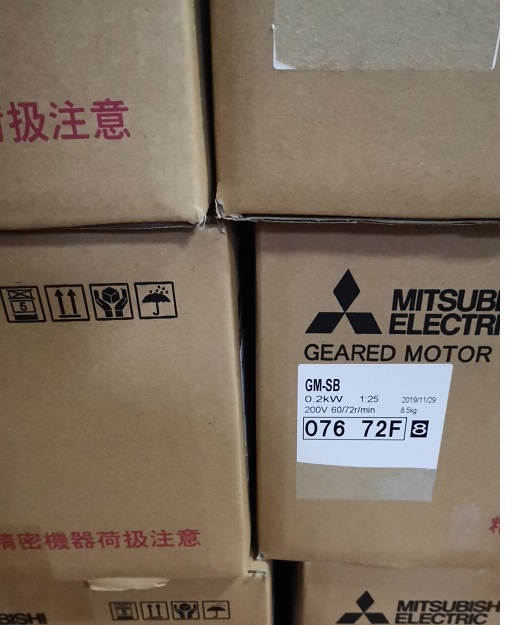

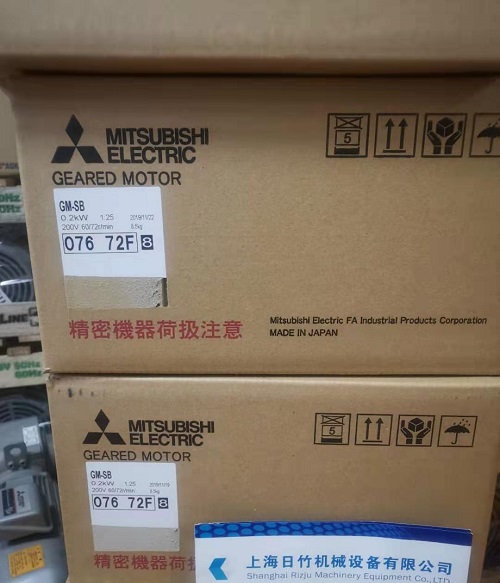

三菱GM-SB 0.2KW/200V/50HZ/1:10 减速电机

三菱品质 · 精准制动 · 小型高效

项目规格

型号 GM-SB

功率 0.2KW

电源三相200V/50HZ

减速比 1:10

输出转速 ≈150r/min

刹车无励磁电磁制动器（断电锁止）

安装方式脚座安装（平行轴）

适用工况均一负荷

防护等级 IP44相当（全封闭外扇形）

绝缘等级 E级/F级

核心优势：

✅ 紧凑轻量：铝制框架机身，节省安装空间

✅ 低噪运行：斜齿轮精密加工（RGC+研磨），传动平稳安静

✅ 断电即刹：标配电磁制动器，定位精准，安全防滑

✅ 适配广泛：支持变频器驱动（SZ版本可选），调速灵活

典型应用：小型输送设备 · 包装机械 · 自动化旋转台 · 分度盘 · 闸门驱动

三菱FA核心产品，日本原装，品质可靠。
