一、为紧凑空间而生的“直角传动专家”

富士电机MHX1系列带齿轮减速电动机，是面向工业自动化领域推出的正交轴型（直交轴型）齿轮减速电机，与平行轴型的MGX系列形成功能互补。

所谓“正交轴”，即电机输入轴与输出轴呈90°垂直布局。这一结构使其适合安装空间受限、需要改变动力传递方向的设备——从食品灌装机、自动包装机，到立体仓库升降机构、输送线转角驱动，MHX系列都是可靠而紧凑的动力选择。

作为富士电机响应全球节能趋势推出的升级产品，MHX系列达到了日本领跑者（Top Runner）马达标准及IE3超高效率等级，相比旧型产品在体积、重量和噪音方面均有显著优化。

二、四大维度定义正交传动新标准

2.1 IE3超高效率，顺应全球节能趋势

MHX系列电机部分具备与富士领跑者马达相同的电气特性，能效等级达到IE3（200/200-220V、400/400-440V，50/60Hz），在相同输出功率下较传统电机显著降低电能损耗，长期运行可为企业节省可观的电费支出。

2.2 正交轴布局，空间利用率大幅提升

电机与减速机呈直角排列，输出轴为空心轴设计，可直接套接设备主轴，无需联轴器。这一结构优势主要体现在：

• 缩短整机纵向长度：适合安装空间受限的设备

• 简化传动链：省去联轴器、轴承座等中间部件，降低故障点

• 安装自由度提高：支持脚座安装与法兰安装多种方式

2.3 低噪音长寿命，耐久性经得起考验

• 运行噪音最大降低5dB：相比旧型产品，通过优化齿轮啮合与轴承布局，显著改善工作环境

• 传动效率高：采用高精度准双曲面齿轮设计，比普通蜗轮蜗杆传动效率高出10%-20%

• 免维护设计：全封闭自扇冷式构造，油脂润滑，常规工况下使用寿命可达20000小时以上

• 强化防漏油：采用双尘唇油封结构，齿轮头与马达接合面采用O形环构造

2.4 宽幅减速比合规

MHX1系列提供从1/7到1/240的宽幅减速比，输出转速可在6.3~250 r/min（60Hz）之间灵活选择。电压覆盖200V级与400V级双系列，50/60Hz通用，兼顾国内外设备需求。标准规格符合EC指令（CE标志） 及RoHS指令，环保合规。

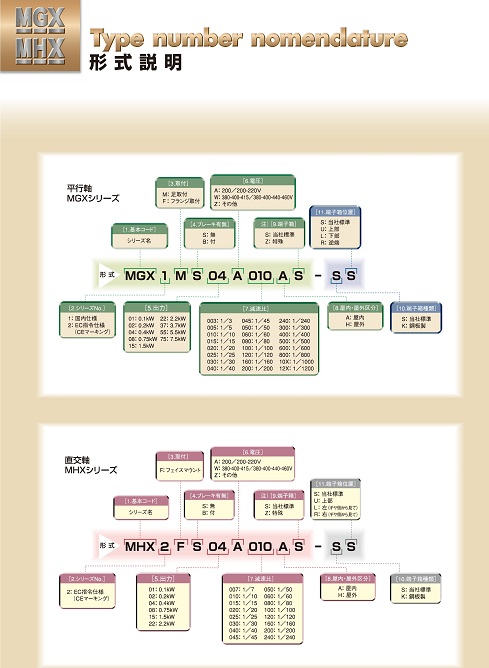

代码	含义	示例解析
MHX	系列代号	正交轴齿轮减速电机
1F	安装方式与机座	法兰安装型（面安装）
B	制动器	B=带刹车；无B则无刹车
04	功率代号	04=0.4kW；01=0.1kW；02=0.2kW；08=0.75kW；15=1.5kW；22=2.2kW
A	电压代号	A=200V级；E=400V级
015	减速比代号	015表示1/15
AS	标准规格后缀	标准型

同类常见型号示例：

• MHX1FB01A007AS：0.1kW，带刹车，1/7.5减速比

• MHX1FB02A010AS：0.2kW，带刹车，1/10减速比

• MHX2FS04A050AS-SS：0.4kW，无刹车，1/50减速比

• MHX1FB08A015AS：0.75kW，带刹车，1/15减速比

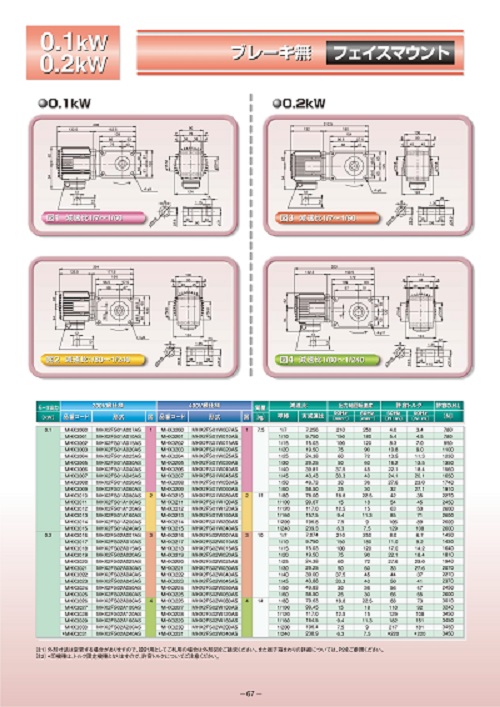

3.3 全系列选型

根据富士电机官方产品地图，MHX系列覆盖以下功率与减速比组合-3：

典型输出转速对应关系（60Hz） ：

数据来源：-3

四、应用场景

MHX系列正交轴结构使其特别适合以下场景：

• 食品与饮料灌装设备：灌装机、封口机的90°转向传动，紧凑布局节省产线空间

• 包装机械：制袋机、纸箱成型机、捆包机的转角驱动

• 自动化输送线：输送带转角驱动、立体仓库升降机构

• 搬运机械：起重机、卷扬机、进给机的紧凑驱动

• 印刷机械：轮转印刷机、进给印刷机的转向传动

五、选型建议

富士MHX系列正交轴减速电机，以IE3超高效率、紧凑空间适应性、低噪音长寿命的综合优势，为需要90°转向传动的自动化设备提供了高性价比的可靠选择。如需获取具体型号的选型报价或技术图纸，欢迎来电咨询18964966010。
