三菱SF-PRVB 1.5KW/200V/50HZ/4P 立式法兰电磁制动电机

——IE3超高效 × 断电制动 × 立式专用，安全与节能的结合

一、产品核心定位

带刹车、立式安装、IE3能效——垂直应用的安全方案

SF-PRVB是三菱Super Line Premium超高效系列中的立式法兰安装带电磁制动专用型号。型号后缀“VB”代表“Vertical mounting + Brake”（立式法兰安装+电磁制动），能效等级达到IE3（Premium Efficiency），满足IEC 60034-30-1国际标准。

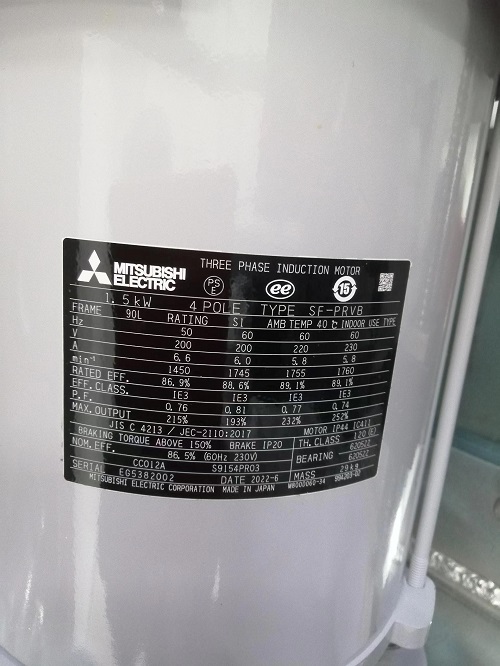

本款1.5kW/4P采用4极设计（50Hz下同步转速1500r/min，额定转速约1450r/min），机座号90L，在提供充足驱动力的同时，内置的电磁制动器可在断电瞬间锁死输出轴，防止垂直负载溜车坠落，是立式提升、垂直输送等需要安全制动的工况的选择。

IE3能效的节能：

二、技术规格详参

三、型号解读：SF-PRVB = SF-PR + Vertical + Brake

三菱电机SF系列命名规则系统化编码，每一字符对应特定技术参数：

“V”意味着什么？

• 标配法兰盘（负载侧为铸铁材质），与设备端面直连

• 立式专用设计，节省垂直空间

• 适合安装于设备上方或下方的紧凑布局

“B”意味着什么？

• 内置弹簧加压式电磁制动器，断电自动锁死

• 失效安全型——断电即制动，无需额外控制信号

• 标配手动释放功能，断电后仍可手动盘车调试

四、六大核心价值

1. 电磁制动，断电即锁，安全至上

内置弹簧加压式电磁制动器，电机失电瞬间自动锁死输出轴：

• 响应时间极短：断电后约0.2秒内完成制动

• 保持力矩充足：即使断电后外部施加反向力矩（重力、风力等），刹车仍能可靠保持

• 无需外部控制：制动器随电机电源通断，无需额外控制回路

对于垂直应用，这是不可妥协的安全配置。

2. IE3超高效，运行成本持续降低

SF-PR系列全系符合IEC 60034-30-1 IE3能效等级，1.5kW/4P规格额定效率达86.9%，相比传统标准效率电机损耗显著降低。在以长期连续运行为主的工况下（如循环泵、通风机），年节电效果可观，1～2年即可收回设备差价。

3. 立式法兰专用，安装紧凑可靠

• 法兰盘负载侧为铸铁材质，强度可靠，适合垂直重载安装

• 电机轴与设备轴直接对接，无需联轴器，节省轴向空间

• 与三菱SF-JRB/SF-HRVB系列安装尺寸完全互换，升级改造零基础改动

4. 与变频器**匹配

根据三菱FR-A800系列变频器手册，SF-PR电机可在变频器参数Pr.71设为“70、73、74”时获得优化驱动特性：

• Advanced磁束矢量控制：0.5Hz起实现100%定转矩连续运行

• Real Sensorless矢量控制：0.3Hz起连续运行

• 变频驱动下仍可保持制动器功能完整

5. 低噪音低振动，环境友好

• 50Hz下噪音仅49 dB(A)，适用于对噪音敏感的办公区、食品车间等环境

• 振动等级V15，运行平稳

• 优化设计的冷却风扇在冷却性能与机械损耗之间取得良好平衡

6. 全球合规，跨国产无忧

• 对应日本国内3定格（200/200/220V，50/60/60Hz）

• 满足IEC 60034-1、IEC 60034-30-1国际标准

• 产地日本，全球化供应链保障

五、推荐应用场景

典型工况特征：

• 设备垂直安装 → 需要立式法兰

• 断电后有坠落/反转风险 → 需要电磁制动

• 长期连续运行 → 需要IE3高效

六、为什么选择三菱SF-PRVB 1.5kW/4P？

三菱SF-PRVB 1.5kW/4P——将IE3超高效与电磁制动安全**融合，为立式垂直应用提供节能、安全、紧凑的一体化动力方案。
